Les contrôles manuels
Certains appareils ne doivent pas suivre la conduite : un treuil, l'alimentation des lyres, un relais, un obturateur mécanique… La fenêtre Contrôles manuels les retire de la conduite et vous les fait piloter à la main. Leurs canaux sont imposés en permanence à la sortie DMX, quelle que soit la scène jouée, même pendant un noir général.
Pour l'ouvrir : menu Salle > Contrôles manuels…, ou bouton Contrôles manuels… de la fenêtre de conduite (mode show). La fenêtre ne bloque pas l'écran principal ; si elle est déjà ouverte, le menu la ramène au premier plan.
Le principe
- Une fixture manuelle n'est plus pilotée par les scènes : ses canaux prennent les valeurs réglées dans cette fenêtre, à chaque trame DMX, par-dessus la conduite.
- Ces valeurs passent même pendant un noir général (blackout) : un treuil ne redescend pas et une alimentation ne se coupe pas parce que vous avez fait le noir.
- Deux choses passent quand même par-dessus les contrôles manuels : la poursuite sur tablette et les Potentiomètres DMX (menu DMX), qui l'emportent sur tout.
- Chaque réglage est appliqué aussitôt et enregistré tout de suite dans le fichier de la salle : il est retrouvé au prochain lancement.
- Les fixtures manuelles ne sont jamais allumées par les ambiances écrites automatiquement (assistant du premier show).

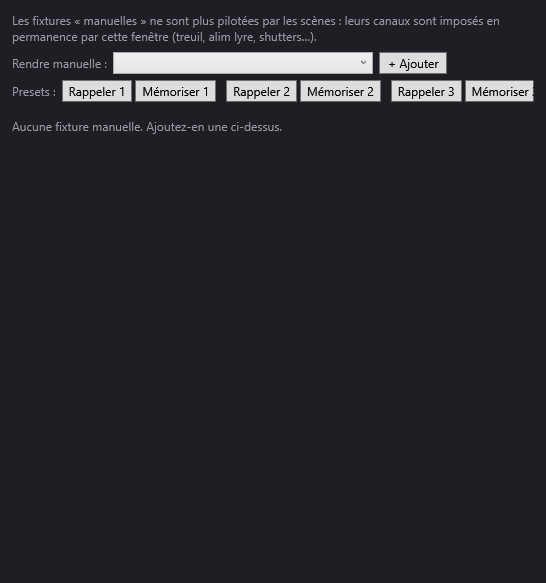

La fenêtre
En haut, un rappel : « Les fixtures « manuelles » ne sont plus pilotées par les scènes : leurs canaux sont imposés en permanence par cette fenêtre (treuil, alim lyre, shutters…). »
Rendre une fixture manuelle
- Rendre manuelle : liste des fixtures de la salle qui ne sont pas encore manuelles, par identifiant.
- + Ajouter : rend manuelle la fixture choisie. Une carte apparaît pour elle dans la liste.
Attention : une fixture qui devient manuelle pour la première fois part avec tous ses canaux à 0, imposés aussitôt. Réglez-la tout de suite.
Les presets
- Presets : trois paires de boutons Rappeler 1 / Mémoriser 1, Rappeler 2 / Mémoriser 2, Rappeler 3 / Mémoriser 3.
- Mémoriser N enregistre les valeurs actuelles de toutes les fixtures manuelles dans le preset N (en remplaçant son contenu).
- Rappeler N remet ces valeurs sur les fixtures qui sont encore manuelles. Une fixture devenue manuelle après la mémorisation n'est pas touchée. Rappeler un preset vide ne fait rien.
Les presets sont enregistrés avec la salle.
Les cartes des fixtures manuelles
Chaque fixture manuelle a sa carte. L'en-tête donne son identifiant, son univers et son adresse sous la forme « U1 @17 » (U1 = le premier univers, comme dans la fenêtre Connexions DMX), et son nombre de canaux. Le bouton Retirer la rend à la conduite (ses réglages sont gardés pour la prochaine fois qu'elle redeviendra manuelle). S'il n'y a aucune fixture manuelle : « Aucune fixture manuelle. Ajoutez-en une ci-dessus. »
Le contenu de la carte dépend de l'appareil :
Un obturateur (shutter) — fixture d'un seul canal dont l'identifiant contient « shutter » :
- Mode : AUTO / Mode : MANUEL : bascule entre les deux. En AUTO, l'obturateur suit la conduite (rien n'est imposé). En MANUEL, il est imposé par le bouton suivant.
- OUVERT / FERMÉ : bascule l'obturateur (255 = ouvert, 0 = fermé ; une valeur à partir de 128 est lue comme ouverte). Inactif en mode AUTO.
Un relais ou une alimentation — toute autre fixture d'un seul canal :
- Sous tension (255) et Hors tension (0) : mettent le canal à fond ou à zéro.
- un curseur 0–255 pour une valeur intermédiaire, avec la valeur affichée à droite.
Un treuil — fixture qui a un canal nommé « Position » et un canal nommé « Speed » :
- deux faders verticaux, Position et Vitesse, de 0 à 255, avec leur valeur ;
- Zéro : remet Position à 0 (et le canal « Position fine » s'il existe) ;
- Stop : arrête le treuil (met Vitesse à 255, la valeur d'arrêt du treuil) ;
- trois rangées Rappeler N / Mémoriser N propres à ce treuil : Mémoriser N retient la position actuelle (sa valeur s'affiche au bout de la rangée), Rappeler N ramène le fader Position à cette valeur. Ces positions sont enregistrées avec la fixture ;
- les autres canaux du treuil (gradateur, couleur…) en curseurs ordinaires.
Tout autre appareil : un curseur 0–255 par canal, avec le nom du canal à gauche et la valeur à droite.
Pas à pas
Piloter un treuil à la main pendant tout le spectacle
- Dans la bibliothèque de projecteurs, vérifiez que la définition du treuil a bien des canaux nommés « Position » et « Speed ».
- Salle > Contrôles manuels….
- Dans Rendre manuelle :, choisissez le treuil, + Ajouter.
- Réglez Vitesse, puis montez Position jusqu'à la hauteur voulue.
- Mémoriser 1 sur la première rangée du treuil. Faites de même pour d'autres hauteurs (Mémoriser 2, Mémoriser 3).
- Pendant le spectacle, ouvrez la fenêtre depuis la conduite (Contrôles manuels…) et utilisez Rappeler 1, Rappeler 2… pour envoyer le treuil aux hauteurs mémorisées.
Garder l'alimentation des lyres allumée quoi qu'il arrive
- Patchez le relais d'alimentation comme une fixture d'un canal (dans la salle, cochez Invisible s'il n'a pas de place sur le plateau).
- Salle > Contrôles manuels…, choisissez le relais, + Ajouter.
- Cliquez sur Sous tension (255). Le relais reste alimenté, même pendant un noir général.
Préparer deux configurations de salle
- Rendez manuels les appareils concernés et réglez-les pour la première configuration (par exemple « répétition »). Mémoriser 1.
- Réglez-les pour la seconde (« spectacle »). Mémoriser 2.
- Passez d'une configuration à l'autre avec Rappeler 1 et Rappeler 2.
Bon à savoir
- Manuelle = hors conduite : ce que les scènes disent de cette fixture ne sort plus (sauf un shutter en Mode : AUTO). Pour la rendre à la conduite, Retirer.
- Différence avec « maintien » : le réglage Si non mentionnée dans une scène : maintien de la salle laisse la fixture suivre les scènes, mais lui fait garder sa valeur quand une scène ne la mentionne pas, et la protège du noir général. Une fixture manuelle, elle, ne suit plus du tout les scènes. Voir Fixtures, adresses, positions.
- Les Potentiomètres DMX l'emportent sur les contrôles manuels : un canal forcé par un potentiomètre ignore la valeur manuelle tant qu'il n'est pas relâché.
- Si vous enregistrez la salle depuis Fixtures, adresses, positions… (ou changez de salle) pendant que cette fenêtre est ouverte, elle se met à jour toute seule et ses curseurs continuent d'agir.
- Inversement, la fenêtre Fixtures, adresses, positions… travaille sur une copie de la salle prise à son ouverture : enregistrer depuis elle défait les fixtures rendues manuelles et les réglages faits ici entre-temps.
