Les effets dynamiques

Un effet dynamique applique une forme d'onde (sinus, carré, chenillard, aléatoire…) à un attribut d'un groupe de projecteurs : leur intensité, leur couleur, leur position. Un décalage de phase fait voyager le mouvement d'un projecteur à l'autre : vague d'intensité, chenillard, arc-en-ciel qui défile, éventail de cercles des lyres. L'effet est un bloc de la timeline : il se place, se redimensionne et se fond comme les autres.

Pour l'ouvrir : glissez Effet dynamique… depuis la liste Autres (panneau Bibliothèques) sur une piste du panneau Timeline de la scène. La fenêtre Effet dynamique s'ouvre ; un double-clic sur le bloc la rouvre.

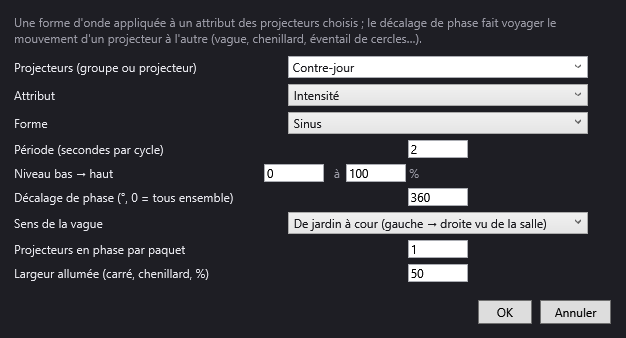

La fenêtre « Effet dynamique »

En haut, un rappel : « Une forme d'onde appliquée à un attribut des projecteurs choisis ; le décalage de phase fait voyager le mouvement d'un projecteur à l'autre (vague, chenillard, éventail de cercles…). »

Projecteurs (groupe ou projecteur)

Le groupe ou le projecteur qui joue l'effet. La liste propose d'abord les groupes de la salle, puis chaque projecteur par son identifiant ; vous pouvez aussi taper le nom. Il est obligatoire (« Choisissez un groupe ou un projecteur. »). Un seul groupe ou projecteur par effet : pour deux groupes, posez deux effets.

Attribut

Ce que l'effet fait varier :

• Intensité (par défaut) : le gradateur des projecteurs.
• Couleur (pulsation) : la couleur choisie dans la ligne Couleur, plus ou moins lumineuse selon l'onde.
• Arc-en-ciel : la teinte fait le tour du cercle des couleurs à chaque période.
• Pan : la position horizontale des lyres.
• Tilt : la position verticale des lyres.
• Cercle (pan + tilt) : chaque lyre décrit un cercle.
• Huit (pan + tilt) : chaque lyre décrit un huit couché (∞).

L'effet ne règle que les canaux de cet attribut. Le reste (couleur, obturateur, intensité…) vient de l'état final de la scène ou des autres blocs : pour voir bouger des lyres avec Pan ou Cercle, il faut qu'elles soient allumées par ailleurs.

Forme

La forme de l'onde, sur une période (grisée pour Arc-en-ciel, Cercle et Huit, qui ont leur propre mouvement) :

• Sinus (par défaut) : montée et descente douces ; chaque cycle commence au niveau bas.
• Triangle : montée puis descente en ligne droite.
• Carré : allumé (niveau haut) pendant la largeur allumée, puis éteint (niveau bas).
• Dent de scie : montée régulière, puis retour brutal en bas.
• Rampe descendante : retour brutal en haut, puis descente régulière.
• Chenillard : comme Carré ; avec un décalage de phase et une largeur courte, une seule lumière court d'un projecteur à l'autre.
• Aléatoire : un niveau tiré au hasard à chaque période, différent pour chaque projecteur (ou chaque paquet), tenu pendant toute la période.

Période (secondes par cycle)

Durée d'un cycle de l'onde, en secondes (2 par défaut). Minimum 0,05 s (« Période invalide (au moins 0,05 s). »). Petite période = effet rapide.

Niveau bas → haut

Les deux bornes de l'onde, en % (0 à 100 par défaut) :

• Intensité : intensité minimale et maximale ;
• Couleur (pulsation) : de la couleur éteinte (0 %) à la couleur pleine (100 %) ;
• Pan et Tilt : l'amplitude du mouvement, en % de la course totale de la lyre (par exemple 30 à 70 %) ;
• Arc-en-ciel : seul le niveau haut compte (la luminosité des couleurs) ;
• Cercle et Huit : non utilisés (voir Centre et taille).

Décalage de phase (°, 0 = tous ensemble)

Le décalage entre les projecteurs, en degrés de cycle (360 par défaut) :

• 0 : tous les projecteurs font la même chose en même temps ;
• 360 : les projecteurs sont répartis régulièrement sur un cycle complet : une vague qui parcourt tout le groupe ;
• 180 : répartis sur un demi-cycle ;
• au-delà de 360 : plusieurs vagues à la fois sur le groupe.

Avec un décalage positif, la vague parcourt les projecteurs dans l'ordre choisi dans Sens de la vague (par exemple de jardin vers cour avec « De jardin à cour ») ; avec un décalage négatif (-360), elle les parcourt dans l'autre sens.

Sens de la vague

L'ordre dans lequel les projecteurs reçoivent leur décalage, d'après leur position dans la salle :

• De jardin à cour (gauche → droite vu de la salle) (par défaut) ;
• De cour à jardin ;
• De l'avant-scène au lointain ;
• Du centre vers l'extérieur : les plus proches du centre d'abord ; les projecteurs symétriques reçoivent des phases voisines, ce qui donne un effet en miroir ;
• Ordre du patch : l'ordre des projecteurs dans le groupe.

Les positions sont celles de Salle > Fixtures, adresses, positions….

Projecteurs en phase par paquet

Nombre de projecteurs voisins (dans l'ordre choisi) qui partagent la même phase (1 par défaut). Avec 2, les projecteurs vont par deux ; avec 4 sur une rampe de 12, la vague avance par blocs de 4.

Largeur allumée (carré, chenillard, %)

Pour Carré et Chenillard : la part du cycle où le projecteur est au niveau haut (50 % par défaut, minimum 2 %). Pour un chenillard d'un seul projecteur allumé sur N, mettez environ 100/N %.

Couleur

Visible seulement avec Couleur (pulsation) : la couleur, en « rouge,vert,bleu 0-255 » (255,255,255 par défaut, par exemple « 255,80,0 » pour un orange).

Centre et taille

Visible seulement avec Cercle et Huit :

• pan et tilt : le centre du mouvement, en % de la course (50 et 50 par défaut : le milieu) ;
• rayon : la taille du mouvement, en % de la course (10 par défaut, au plus 50).

Pour le Huit, le rayon est l'amplitude en pan ; l'amplitude en tilt en vaut la moitié.

OK / Annuler

OK vérifie les valeurs et crée (ou met à jour) le bloc. Annuler à la création : aucun bloc n'est créé.

Le bloc sur la timeline

• Couleur violet soutenu, texte « ∿ Intensité sinus · Contres · 2 s · 360° » (attribut, forme, cible, période, décalage).
• Durée de départ : 10 s. Redimensionnez-le avec la poignée du bord droit : l'onde continue sur toute la durée (au plus 20 minutes).
• Fondus : clic droit > Propriétés… donne Départ (s), Durée (s), Fondu entrée (s) et Fondu sortie (s). Comme pour un bloc de lumière, le fondu ne concerne que l'intensité ; une position (Pan, Cercle…) s'applique dès le début du bloc.
• L'effet est calculé à l'avance, 25 images par seconde : il suit la ligne rouge, se rejoue à l'identique et s'affiche dans la simulation.
• Il se pose par-dessus les blocs de lumière et l'état final, sur les canaux qu'il règle (voir Les blocs de lumière et d'effets). Un Noir l'éteint.
• Pendant un bloc d'attente, l'effet s'arrête sur place.

Pas à pas

Une vague douce sur un cyclo LED

1. Dans l'état final de la scène, allumez le groupe « Cyclo » en bleu à 100 %.
2. Glissez Effet dynamique… sur une piste à 0 s.
3. Projecteurs : « Cyclo » ; Attribut : Intensité ; Forme : Sinus ; Période : 4 ; Niveau bas → haut : 20 à 100 ; Décalage de phase : 360 ; Sens de la vague : De jardin à cour. OK.
4. Redimensionnez le bloc sur la durée de la scène ; clic droit > Propriétés…, Fondu entrée (s) 3.

Si les projecteurs du cyclo n'ont pas de canal de gradateur (seulement rouge, vert, bleu), Intensité n'a pas d'effet : utilisez Couleur (pulsation) avec la couleur « 0,0,255 ».

Un chenillard sur une rampe de 8 projecteurs

1. Attribut : Intensité ; Forme : Chenillard ; Période : 1 ; Niveau 0 à 100 ; Décalage : 360 ; Largeur allumée : 12 (environ 100/8).
2. Allumez la rampe dans l'état final (couleur), l'effet faisant l'intensité.

Un éventail de cercles avec les lyres

1. Dans l'état final, allumez les lyres (intensité, couleur, obturateur ouvert) et visez le centre de la scène.
2. Effet dynamique… : Attribut : Cercle (pan + tilt) ; Période : 6 ; Décalage : 90 ; Centre et taille : pan 50, tilt 40, rayon 8.
3. Les lyres décrivent des cercles décalés d'un quart de tour les unes par rapport aux autres.

Des éclairs aléatoires

1. Attribut : Intensité ; Forme : Aléatoire ; Période : 0,3 ; Niveau 0 à 100 ; Décalage : 0 ; Projecteurs en phase par paquet : 1.
2. Chaque projecteur prend un niveau au hasard toutes les 0,3 s.

Bon à savoir

• Un effet dynamique ne vise qu'un groupe ou un projecteur. Pour enchaîner deux effets, posez deux blocs ; deux blocs qui se chevauchent ne font pas de mix entre eux (le mix ne concerne que les blocs de lumière et d'effets de la bibliothèque).
• Carré et Chenillard donnent le même résultat ; le nom aide seulement à se souvenir de l'intention.
• Avec Couleur (pulsation) sur une lyre à roue de couleurs, DreamShow choisit la couleur de roue la plus proche : la pulsation peut faire changer la roue de position.
• Les effets de la liste Effets (bibliothèque) sont des réglages fixes ; les effets dynamiques sont des mouvements. Ils ne se rangent pas dans la bibliothèque : copiez la piste (clic droit sur son nom > Copier la piste) pour les réutiliser dans une autre scène.
