I controlli manuali
Alcuni apparecchi non devono seguire la scaletta: un argano, l'alimentazione delle teste mobili, un relè, uno shutter meccanico… La finestra Controlli manuali li toglie dalla scaletta e Le fa pilotare a mano. I loro canali sono imposti in permanenza all'uscita DMX, qualunque sia la scena in riproduzione, anche durante un buio generale.
Per aprirla: menu Sala > Controlli manuali…, oppure pulsante Controlli manuali… della finestra della scaletta (modalità show). La finestra non blocca la schermata principale; se è già aperta, il menu la riporta in primo piano.
Il principio
- Un proiettore manuale non è più pilotato dalle scene: i suoi canali prendono i valori impostati in questa finestra, a ogni frame DMX, sopra la scaletta.
- Questi valori passano anche durante un buio generale (blackout): un argano non ridiscende e un'alimentazione non si spegne perché Lei ha fatto il buio.
- Due cose passano comunque sopra i controlli manuali: il seguipersona su tablet e i Fader DMX (menu DMX), che prevalgono su tutto.
- Ogni impostazione viene applicata subito e salvata subito nel file della sala: viene ritrovata al prossimo avvio.
- I proiettori manuali non vengono mai accesi dalle atmosfere scritte automaticamente (assistente del primo show).

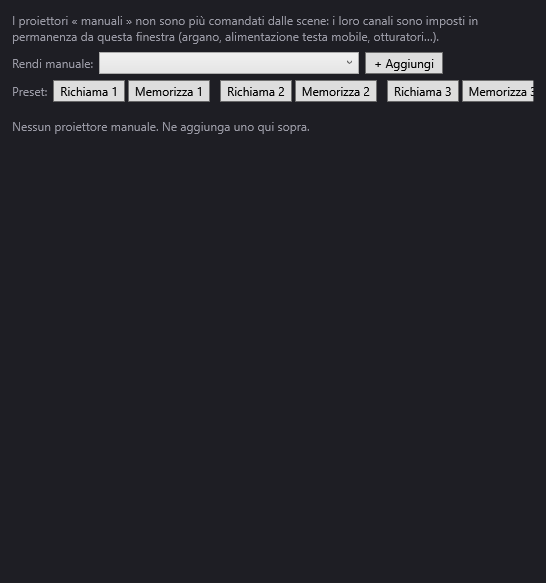

La finestra
In alto, un promemoria: «I proiettori « manuali » non sono più comandati dalle scene: i loro canali sono imposti in permanenza da questa finestra (argano, alimentazione testa mobile, otturatori…).»
Rendere manuale un proiettore
- Rendi manuale: elenco dei proiettori della sala che non sono ancora manuali, per identificativo.
- + Aggiungi: rende manuale il proiettore scelto. Compare una scheda per esso nell'elenco.
Attenzione: un proiettore che diventa manuale per la prima volta parte con tutti i suoi canali a 0, imposti subito. Lo regoli immediatamente.
I preset
- Preset: tre coppie di pulsanti Richiama 1 / Memorizza 1, Richiama 2 / Memorizza 2, Richiama 3 / Memorizza 3.
- Memorizza N salva i valori attuali di tutti i proiettori manuali nel preset N (sostituendone il contenuto).
- Richiama N rimette questi valori sui proiettori che sono ancora manuali. Un proiettore diventato manuale dopo la memorizzazione non viene toccato. Richiamare un preset vuoto non fa nulla.
I preset sono salvati con la sala.
Le schede dei proiettori manuali
Ogni proiettore manuale ha la sua scheda. L'intestazione indica il suo identificativo, il suo universo e il suo indirizzo nella forma «U1 @17» (U1 = il primo universo, come nella finestra Connessioni DMX), e il suo numero di canali. Il pulsante Rimuovi lo restituisce alla scaletta (le sue impostazioni vengono conservate per la prossima volta in cui tornerà manuale). Se non c'è alcun proiettore manuale: «Nessun proiettore manuale. Ne aggiunga uno qui sopra.»
Il contenuto della scheda dipende dall'apparecchio:
Uno shutter (otturatore) — proiettore a un solo canale il cui identificativo contiene «shutter»:
- Mode : AUTO / Mode : MANUEL (Modalità: AUTO / MANUALE): alterna tra i due. In AUTO, lo shutter segue la scaletta (nulla viene imposto). In MANUEL, è imposto dal pulsante seguente.
- OUVERT / CHIUSO (APERTO / CHIUSO): alterna lo shutter (255 = aperto, 0 = chiuso; un valore a partire da 128 è letto come aperto). Inattivo in modalità AUTO.
Un relè o un'alimentazione — qualsiasi altro proiettore a un solo canale:
- Sous tension (255) (Sotto tensione) e Hors tension (0) (Fuori tensione): portano il canale al massimo o a zero.
- un cursore 0–255 per un valore intermedio, con il valore visualizzato a destra.
Un argano — proiettore che ha un canale chiamato «Position» e un canale chiamato «Speed»:
- due fader verticali, Position e Velocità, da 0 a 255, con il loro valore;
- Zero: riporta Position a 0 (e il canale «Position fine» se esiste);
- Stop: ferma l'argano (porta Velocità a 255, il valore di arresto dell'argano);
- tre righe Richiama N / Memorizza N proprie di questo argano: Memorizza N trattiene la posizione attuale (il suo valore viene visualizzato alla fine della riga), Richiama N riporta il fader Position a questo valore. Queste posizioni sono salvate con il proiettore;
- gli altri canali dell'argano (dimmer, colore…) come cursori ordinari.
Qualsiasi altro apparecchio: un cursore 0–255 per canale, con il nome del canale a sinistra e il valore a destra.
Passo per passo
Pilotare un argano a mano durante tutto lo spettacolo
- Nella libreria dei proiettori, verifichi che la definizione dell'argano abbia davvero dei canali chiamati «Position» e «Speed».
- Sala > Controlli manuali….
- In Rendi manuale:, scelga l'argano, + Aggiungi.
- Regoli Velocità, poi alzi Position fino all'altezza voluta.
- Memorizza 1 sulla prima riga dell'argano. Faccia lo stesso per altre altezze (Memorizza 2, Memorizza 3).
- Durante lo spettacolo, apra la finestra dalla scaletta (Controlli manuali…) e usi Richiama 1, Richiama 2… per inviare l'argano alle altezze memorizzate.
Mantenere accesa l'alimentazione delle teste mobili qualunque cosa accada
- Faccia il patch del relè di alimentazione come un proiettore a un canale (nella sala, spunti Invisibile se non ha posto sul palco).
- Sala > Controlli manuali…, scelga il relè, + Aggiungi.
- Clicchi su Sous tension (255). Il relè resta alimentato, anche durante un buio generale.
Preparare due configurazioni di sala
- Renda manuali gli apparecchi interessati e li regoli per la prima configurazione (per esempio «prove»). Memorizza 1.
- Li regoli per la seconda («spettacolo»). Memorizza 2.
- Passi da una configurazione all'altra con Richiama 1 e Richiama 2.
Buono a sapersi
- Manuale = fuori scaletta: ciò che le scene dicono di questo proiettore non esce più (salvo uno shutter in Mode : AUTO). Per restituirlo alla scaletta, Rimuovi.
- Differenza con «mantenimento»: l'impostazione Se non menzionata in una scena: mantenimento della sala lascia il proiettore seguire le scene, ma gli fa mantenere il suo valore quando una scena non lo menziona, e lo protegge dal buio generale. Un proiettore manuale, invece, non segue più affatto le scene. Vedere Proiettori, indirizzi, posizioni.
- I Fader DMX prevalgono sui controlli manuali: un canale forzato da un fader ignora il valore manuale finché non viene rilasciato.
- Se salva la sala da Proiettori, indirizzi, posizioni… (o cambia sala) mentre questa finestra è aperta, essa si aggiorna da sola e i suoi cursori continuano ad agire.
- Viceversa, la finestra Proiettori, indirizzi, posizioni… lavora su una copia della sala presa alla sua apertura: salvare da essa annulla i proiettori resi manuali e le impostazioni fatte qui nel frattempo.
