DMX 连接
“DMX 连接”窗口告诉 DreamShow 场地的各个 DMX 域（Universe）从哪里输出：网络上的 Art-Net 节点、sACN 接收端、USB DMX PRO 接口或 uDMX 接口。连接属于场地：它们保存在场地文件中，切换场地也会同时切换输出。
打开方式：
- 场地 > DMX 连接…菜单；
- 主界面右上角的连接…按钮；
- 场地 > 灯具、地址、位置…窗口底部的DMX 连接…按钮。
窗口标题为“DMX 连接 — （场地名称）”。
基本概念
- 一个 DMX 域传输 512 个通道。小型系统一个域就够了；规模更大时，就需要多个域。
- 场地中的每个域都发送到一个接口。多个域可以共用同一个 Art-Net 节点或同一个 sACN 接收端（各自使用自己的网络域编号）。USB 接口只有一根线缆：每个 USB 接口只能输出一个域。
- 在此窗口中，域编号为 U1、U2、U3…。注意：在灯具、地址、位置…窗口中，灯具的宇宙字段从 0 开始。灯具的域 0 = 这里的 U1，域 1 = U2，依此类推。
域列表

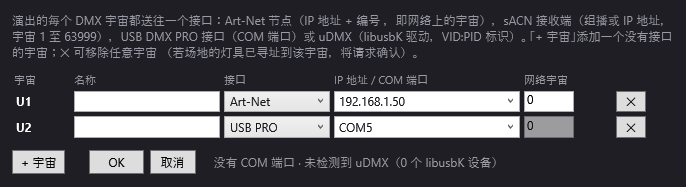

每个域一行，包含以下各列：
- 宇宙：U1、U2… 提示气泡显示“场地寻址表使用的宇宙”或“额外的宇宙”。
- 名称：便于您辨认的自由名称（例如“面光”、“天花板”、“观众右侧节点”）。
- 接口：
- Art-Net：网络上的 Art-Net 节点（UDP 协议，端口 6454）；
- sACN (E1.31)：sACN 接收端，使用组播或某个 IP 地址（端口 5568）；
- USB PRO：Enttec DMX USB PRO 类型的 USB 接口，位于某个 COM 端口上；
- uDMX：uDMX 接口（libusbK 驱动）；
- 无：该域在场地中存在，但不输出到任何地方（便于在拿到设备之前先做配接）。
- IP 地址 / COM 端口：可编辑的列表（您可以输入一个值，或从建议值中选择）：
- Art-Net：节点的 IP 地址。建议值有 127.0.0.1（本机，用于同一台电脑上的其他软件）、2.255.255.255、10.255.255.255 和 255.255.255.255（向整个网络广播的地址）；
- sACN：
multicast（发送到该域的组播组，这是常见情况）或某个接收端的 IP 地址；建议值为 127.0.0.1； - USB PRO：接口的 COM 端口；会列出当前存在的 COM 端口；
- uDMX：VID:PID 形式的 USB 标识；建议值为标准值
16C0:05DC； - 无：该字段被禁用。
- 网络宇宙：网络上的域编号，需与节点或接收端上的设置一致。Art-Net：0 到 32767。sACN：1 到 63999。对 USB PRO、uDMX 和“无”禁用。
- ✕：移除该域。如果场地中有灯具配接在该域上，会弹出确认提示：“场地中有灯具寻址在 U… 上。仍要移除该宇宙吗？它们将不再输出到任何地方。”
当您更改接口时，DreamShow 会建议一个合适的地址：已输入的 IP 地址会保留（Art-Net、sACN），否则填入 127.0.0.1（Art-Net）或 multicast（sACN）；USB PRO 会建议第一个存在的 COM 端口（或 COM5），uDMX 建议 16C0:05DC。在 sACN 中，如果网络域编号无效，会建议使用该域的编号（U3 → 3）。
按钮和信息行
- + 宇宙：在末尾添加一个域，接口为无。之后可按需选择其接口。
- OK：检查、保存并应用。
- 取消：不做任何更改直接关闭。
- 按钮右侧：当前存在的 COM 端口（“Ports COM : COM3, COM5”（COM 端口：COM3, COM5）或“没有 COM 端口”），然后是 uDMX 的状态：“已检测到 uDMX”、“未检测到 uDMX（N 个 libusbK 设备）”或“缺少 libusbK.dll（未安装 uDMX 驱动）”。这一行在窗口打开时读取：请在打开窗口之前插好接口。
单击 OK 时，DreamShow 会拒绝以下情况（并让您修正）：
- Art-Net 或 sACN 中的 IP 地址无效（“U…：IP 地址「…」无效。”）；
- 网络域超出范围（Art-Net 中为“网络宇宙编号无效（0 至 32767）”，sACN 中为“sACN 宇宙无效（1 至 63999）”）；
- USB 接口没有 COM 端口（“请填写 USB 接口的 COM 端口”）。
如果多个域被发送到同一个 USB 接口，DreamShow 会提示它们将轮流写入同一根线缆，并询问是否继续。
单击 OK 之后
- 从场地 > DMX 连接…菜单或连接…按钮打开时：连接会立即保存到场地文件中，DMX 输出在新的接口上重新启动。日志会记录“连接已保存至 …”。
- 从灯具、地址、位置…窗口打开时：连接属于场地修改的一部分；在单击保存场地时才会保存并应用。
如果某个接口无法打开（COM 端口不存在、缺少驱动、地址无法使用…），会弹出“DMX 连接 — 接口失败”窗口，列出有问题的域及原因。其他域正常输出：演出在正常工作的域上继续进行。
从未设置过连接的场地，会使用旧版本保存在本机上的设置；如果没有，每个已配接的域都以 Art-Net 发送到 127.0.0.1，U1 使用网络域 0，U2 使用 1，依此类推。打开该窗口并单击 OK，即可把连接固定保存到场地中。
主界面中的输出状态
在主界面右上角：
- 实时（默认打开）：打开时，所选场景实时发送到接口（Art-Net、USB、uDMX）。关闭时，不再发送任何数据帧：只有模拟继续运行。便于在舞台不动的情况下安静地编程。此按钮在演出模式下无效（演出期间输出始终处于启用状态）。重新打开实时时，DreamShow 会跳到所选场景。日志会记录“LIVE 已关闭：不再向接口发送任何数据帧”或“LIVE：已恢复向接口发送数据帧”。在可视化模式期间，无论实时如何，DreamShow 都不输出。
- 连接…：打开此窗口。
- 连接…右侧的灰色文字逐个域概括正在工作的输出，例如
U1→Art-Net 192.168.1.50/0 · U2→USB COM5。提示气泡会重复这段文字，并附上可能的错误。可能出现的标记：U2→—：没有接口的域（无）；U1→ÉCHEC（中文界面显示为“U1→失败”）：接口无法打开；U3→(retiré)（中文界面显示为“U3→（已移除）”）：被灯具使用、但已从连接中移除的域；- “没有 DMX 输出”。
分步操作
输出到 Art-Net 节点
- 把电脑和节点设置在同一网络中（例如电脑为 192.168.1.10，节点为 192.168.1.50，子网掩码 255.255.255.0）。
- 记下节点中设置的域编号（其第一个端口通常为 0）。
- 场地 > DMX 连接…。在 U1 这一行：接口 = Art-Net，IP 地址 / COM 端口 = 192.168.1.50，网络宇宙 = 记下的编号。
- OK。检查右上角的概要：
U1→Art-Net 192.168.1.50/0。 - 如果 Windows 询问是否允许 DreamShow 访问网络，请允许。
输出到 USB DMX PRO 接口
- 在启动 DreamShow 之前插好接口，并确认已安装其驱动（Enttec 类接口使用 FTDI 驱动）。
- 场地 > DMX 连接…：底部那一行应列出它的 COM 端口。
- 在 U1 这一行：接口 = USB PRO，IP 地址 / COM 端口 = 该接口的 COM 端口。
- OK。
添加第二个域
- 在灯具、地址、位置…中，把相关灯具放到宇宙 1 上（即 U2）。
- 场地 > DMX 连接…：如果没有出现 U2，单击 + 宇宙。
- 选择它的接口（例如 Art-Net，与 U1 使用同一节点，网络宇宙为 1，或使用节点的第二个端口）。
- OK。
故障排除：没有任何输出
- 实时必须处于打开状态（演出模式除外）。
- DreamShow 发送的内容：打开 DMX > DMX 数值…。如果数值在变化，说明 DreamShow 确实在发送；问题出在电脑与灯具之间。参见DMX 数值与 DMX 推子。
- 输出概要：相关域上出现
ÉCHEC（失败）、—或(retiré)（已移除），就说明了为什么没有输出。请阅读提示气泡和日志。 - Art-Net：电脑与节点在同一网络中，网络域编号正确，Windows 防火墙允许 DreamShow。
- sACN：域编号正确（1 到 63999）；如果网络不允许组播通过，请填写接收端的 IP 地址。
- USB：接口在启动前已插好，驱动已安装，COM 端口正确，每个接口只输出一个域。
- uDMX：底部那一行应显示“已检测到 uDMX”；否则请安装 libusbK 驱动。
- 正确的域：请记住，灯具的域 0 从 U1 输出。
- 灯具一侧：DMX 地址和模式（通道数）与场地中的设置一致，DMX 线缆完好，线路末端装有终端器。
- 单独测试一台灯具：DMX > DMX 推子…可以手动强制设定通道。
须知
- 连接跟随场地：切换场地时，DreamShow 会在新场地的输出上重新启动。
- 域可以不带接口（无）而存在：便于在拿到设备之前准备配接。
- 可以移除仍有灯具配接的域：这些灯具将不再输出到任何地方，概要会用
(retiré)（已移除）标明。 - 灯具、地址、位置…窗口在场地的副本上工作：如果在它打开期间通过菜单更改了连接，然后又从该窗口保存场地，保存的将是该窗口自己的连接设置。
