Die DMX-Verbindungen

Das Fenster DMX-Verbindungen teilt DreamShow mit, worüber die DMX-Universen des Saals ausgegeben werden: einen Art-Net-Knoten im Netzwerk, einen sACN-Empfänger, ein USB-DMX-PRO-Interface oder ein uDMX-Interface. Die Verbindungen gehören zum Saal: Sie werden in seiner Datei gespeichert, und ein Saalwechsel ändert auch die Ausgänge.

Zum Öffnen:

• Menü Saal > DMX-Verbindungen…;
• Schaltfläche Verbindungen… oben rechts im Hauptfenster;
• Schaltfläche DMX-Verbindungen… unten im Fenster Saal > Scheinwerfer, Adressen, Positionen….

Das Fenster heißt „DMX-Verbindungen — (Name des Saals)“.

Grundbegriffe

• Ein DMX-Universum überträgt 512 Kanäle. Eine kleine Installation passt in ein Universum; darüber hinaus braucht man mehrere.
• Jedes Universum des Saals wird über ein Interface gesendet. Mehrere Universen können sich denselben Art-Net-Knoten oder denselben sACN-Empfänger teilen (jedes mit seiner eigenen Netzwerk-Universumsnummer). Ein USB-Interface hat nur ein einziges Kabel: ein einziges Universum pro USB-Interface.
• Die Universen sind in diesem Fenster mit U1, U2, U3… nummeriert. Achtung: Im Fenster Scheinwerfer, Adressen, Positionen… beginnt das Feld Universum eines Scheinwerfers bei 0. Universum 0 eines Scheinwerfers = hier U1, Universum 1 = U2 usw.

Die Liste der Universen

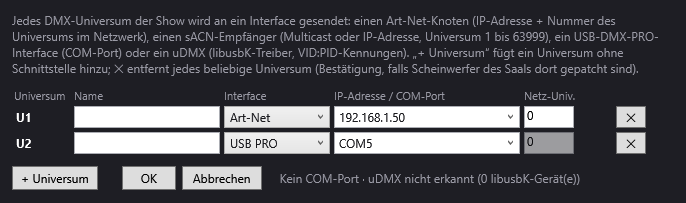

Eine Zeile pro Universum, mit den Spalten:

• Universum: U1, U2… Der Tooltip zeigt „Vom Saal-Patch verwendetes Universum“ oder „Zusätzliches Universum“.
• Name: frei wählbarer Name zur Orientierung (zum Beispiel „Front“, „Decke“, „Knoten rechts“).
• Interface:
  • Art-Net: ein Art-Net-Knoten im Netzwerk (Protokoll UDP, Port 6454);
  • sACN (E1.31): ein sACN-Empfänger, per Multicast oder an eine IP-Adresse (Port 5568);
  • USB PRO: ein USB-Interface vom Typ Enttec DMX USB PRO, an einem COM-Port;
  • uDMX: ein uDMX-Interface (Treiber libusbK);
  • Keine: Das Universum existiert im Saal, wird aber nirgends ausgegeben (praktisch, um zu patchen, bevor die Hardware vorhanden ist).
• IP-Adresse / COM-Port: bearbeitbare Liste (Sie können einen Wert eintippen oder einen vorgeschlagenen wählen):
  • bei Art-Net: die IP-Adresse des Knotens. Vorgeschlagen werden 127.0.0.1 (der PC selbst, für eine andere Software auf demselben Computer), 2.255.255.255, 10.255.255.255 und 255.255.255.255 (Broadcast-Adressen an ein ganzes Netzwerk);
  • bei sACN: multicast (Senden an die Multicast-Gruppe des Universums, der Normalfall) oder die IP-Adresse eines Empfängers; 127.0.0.1 wird vorgeschlagen;
  • bei USB PRO: der COM-Port des Interfaces; die vorhandenen COM-Ports werden vorgeschlagen;
  • bei uDMX: die USB-Kennungen im Format VID:PID; der Standardwert 16C0:05DC wird vorgeschlagen;
  • bei Keine: Das Feld ist deaktiviert.
• Netz-Univ.: die Universumsnummer im Netzwerk, die mit der Einstellung des Knotens oder Empfängers übereinstimmen muss. Bei Art-Net: 0 bis 32767. Bei sACN: 1 bis 63999. Deaktiviert bei USB PRO, uDMX und Keine.
• ✕: entfernt das Universum. Sind Scheinwerfer des Saals darauf gepatcht, weist eine Bestätigung darauf hin: „Scheinwerfer des Saals sind auf U… gepatcht. Dieses Universum trotzdem entfernen? Sie werden dann nirgends mehr ausgegeben.“

Wenn Sie das Interface wechseln, schlägt DreamShow eine passende Adresse vor: Es behält eine bereits eingegebene IP-Adresse bei (Art-Net, sACN), sonst setzt es 127.0.0.1 (Art-Net) oder multicast (sACN); es schlägt den ersten vorhandenen COM-Port (oder COM5) für USB PRO vor und 16C0:05DC für uDMX. Ist bei sACN die Netzwerk-Universumsnummer ungültig, schlägt es die Nummer des Universums vor (U3 → 3).

Die Schaltflächen und die Infozeile

• + Universum: fügt am Ende ein Universum mit dem Interface Keine hinzu. Wählen Sie dann bei Bedarf sein Interface.
• OK: prüft, speichert und übernimmt.
• Abbrechen: schließt, ohne etwas zu ändern.
• Rechts neben den Schaltflächen: die vorhandenen COM-Ports („Ports COM : COM3, COM5“ (COM-Ports: COM3, COM5) oder „Kein COM-Port“), dann der Zustand des uDMX: „uDMX erkannt“, „uDMX nicht erkannt (N libusbK-Gerät(e))“ oder „libusbK.dll fehlt (uDMX-Treiber nicht installiert)“. Diese Zeile wird beim Öffnen des Fensters ermittelt: Schließen Sie das Interface vor dem Öffnen an.

Beim Klick auf OK lehnt DreamShow Folgendes ab (und lässt Sie korrigieren):

• eine ungültige IP-Adresse bei Art-Net oder sACN („U…: ungültige IP-Adresse“);
• ein Netzwerk-Universum außerhalb der Grenzen („ungültige Netzwerk-Universumsnummer (0 bis 32767)“ bei Art-Net, „ungültiges sACN-Universum (1 bis 63999)“ bei sACN);
• ein USB-Interface ohne COM-Port („Geben Sie den COM-Port der USB-Schnittstelle an.“).

Werden mehrere Universen über dasselbe USB-Interface gesendet, warnt DreamShow, dass sie abwechselnd auf dasselbe Kabel schreiben, und fragt, ob fortgefahren werden soll.

Was nach OK passiert

• Über das Menü Saal > DMX-Verbindungen… oder die Schaltfläche Verbindungen…: Die Verbindungen werden sofort in der Saaldatei gespeichert, und der DMX-Ausgang startet auf den neuen Interfaces neu. Das Protokoll vermerkt „Verbindungen gespeichert in …“.
• Über das Fenster Scheinwerfer, Adressen, Positionen…: Die Verbindungen gehören zu den Änderungen am Saal; sie werden beim Klick auf Saal speichern gespeichert und übernommen.

Lässt sich ein Interface nicht öffnen (COM-Port fehlt, Treiber fehlt, unmögliche Adresse…), listet ein Fenster „DMX-Verbindungen — fehlgeschlagene Interfaces“ die betroffenen Universen mit dem Grund auf. Die anderen Universen werden normal ausgegeben: Die Show läuft auf denen weiter, die funktionieren.

Ein Saal, dessen Verbindungen nie eingestellt wurden, verwendet die von früheren Versionen auf diesem PC gespeicherten Einstellungen; andernfalls geht jedes gepatchte Universum per Art-Net an 127.0.0.1, mit Netzwerk-Universum 0 für U1, 1 für U2 usw. Öffnen Sie das Fenster und klicken Sie auf OK, um die Verbindungen im Saal festzuschreiben.

Der Zustand der Ausgänge im Hauptfenster

Oben rechts im Hauptfenster:

• LIVE (standardmäßig eingeschaltet): Eingeschaltet wird die ausgewählte Szene live an die Interfaces gesendet (Art-Net, USB, uDMX). Ausgeschaltet geht kein Frame mehr hinaus: Nur die Simulation läuft weiter. Praktisch, um in Ruhe zu programmieren, ohne dass sich auf der Bühne etwas bewegt. Diese Schaltfläche hat im Show-Modus keine Wirkung (während der Show ist der Ausgang immer aktiv). Wenn Sie LIVE wieder einschalten, springt DreamShow auf die ausgewählte Szene. Das Protokoll vermerkt „LIVE aus: Es werden keine Frames mehr an die Interfaces gesendet“ oder „LIVE: Senden der Frames an die Interfaces wiederhergestellt“. Während des Visualisierungsmodus schweigt DreamShow, unabhängig von LIVE.
• Verbindungen…: öffnet dieses Fenster.
• Der graue Text rechts von Verbindungen… fasst die aktiven Ausgänge Universum für Universum zusammen, zum Beispiel U1→Art-Net 192.168.1.50/0 · U2→USB COM5. Der Tooltip wiederholt diesen Text mit etwaigen Fehlern. Mögliche Zeichen:
  • U2→—: Universum ohne Interface (Keine);
  • U1→ÉCHEC (in der deutschen Oberfläche „U1→FEHLER“): Das Interface konnte nicht geöffnet werden;
  • U3→(retiré) (in der deutschen Oberfläche „U3→(entfernt)“): Universum, das von Scheinwerfern verwendet, aber aus den Verbindungen entfernt wurde;
  • „kein DMX-Ausgang“.

Schritt für Schritt

Über einen Art-Net-Knoten ausgeben

1. Bringen Sie PC und Knoten in dasselbe Netzwerk (zum Beispiel PC auf 192.168.1.10, Knoten auf 192.168.1.50, Maske 255.255.255.0).
2. Notieren Sie die im Knoten eingestellte Universumsnummer (oft 0 für seinen ersten Port).
3. Saal > DMX-Verbindungen…. In der Zeile U1: Interface = Art-Net, IP-Adresse / COM-Port = 192.168.1.50, Netz-Univ. = die notierte Nummer.
4. OK. Prüfen Sie die Zusammenfassung oben rechts: U1→Art-Net 192.168.1.50/0.
5. Fragt Windows, ob DreamShow im Netzwerk zugelassen werden soll, stimmen Sie zu.

Über ein USB-DMX-PRO-Interface ausgeben

1. Schließen Sie das Interface vor dem Start von DreamShow an und prüfen Sie, dass sein Treiber (FTDI bei Interfaces vom Typ Enttec) installiert ist.
2. Saal > DMX-Verbindungen…: Die untere Zeile muss seinen COM-Port nennen.
3. In der Zeile U1: Interface = USB PRO, IP-Adresse / COM-Port = der COM-Port des Interfaces.
4. OK.

Ein zweites Universum hinzufügen

1. Setzen Sie in Scheinwerfer, Adressen, Positionen… die betreffenden Scheinwerfer auf Universum 1 (das U2 sein wird).
2. Saal > DMX-Verbindungen…: Erscheint U2 nicht, + Universum.
3. Wählen Sie sein Interface (zum Beispiel Art-Net, derselbe Knoten wie U1 mit Netz-Univ. 1, oder der zweite Port des Knotens).
4. OK.

Fehlerbehebung: Es kommt nichts heraus

1. LIVE muss eingeschaltet sein (außerhalb des Show-Modus).
2. Was DreamShow sendet: Öffnen Sie DMX > DMX-Werte…. Bewegen sich die Werte, sendet DreamShow korrekt; das Problem liegt zwischen PC und Scheinwerfern. Siehe DMX-Werte und DMX-Fader.
3. Die Zusammenfassung der Ausgänge: Ein ÉCHEC (FEHLER), ein — oder ein (retiré) (entfernt) beim betreffenden Universum erklärt die Stille. Lesen Sie den Tooltip und das Protokoll.
4. Bei Art-Net: dasselbe Netzwerk für PC und Knoten, richtige Netzwerk-Universumsnummer, Windows-Firewall, die DreamShow zulässt.
5. Bei sACN: richtige Universumsnummer (1 bis 63999); lässt das Netzwerk kein Multicast durch, geben Sie die IP-Adresse des Empfängers an.
6. Bei USB: Interface vor dem Start angeschlossen, Treiber installiert, richtiger COM-Port, nur ein Universum pro Interface.
7. Bei uDMX: Die untere Zeile muss „uDMX erkannt“ anzeigen; andernfalls installieren Sie den Treiber libusbK.
8. Das richtige Universum: Denken Sie daran, dass Universum 0 eines Scheinwerfers auf U1 ausgegeben wird.
9. Auf Seiten des Scheinwerfers: DMX-Adresse und Modus (Anzahl der Kanäle) identisch mit denen des Saals, DMX-Kabel in gutem Zustand, Abschlusswiderstand am Ende der Linie.
10. Um einen einzelnen Scheinwerfer zu testen: DMX > DMX-Fader… setzt Kanäle von Hand.

Gut zu wissen

• Die Verbindungen folgen dem Saal: Beim Saalwechsel startet DreamShow mit den Ausgängen des neuen Saals neu.
• Ein Universum kann ohne Interface existieren (Keine): nützlich, um einen Patch vorzubereiten, bevor die Hardware vorhanden ist.
• Ein Universum zu entfernen, auf dem Scheinwerfer gepatcht sind, ist möglich: Sie werden dann nirgends mehr ausgegeben, und die Zusammenfassung zeigt das mit (retiré) (entfernt) an.
• Das Fenster Scheinwerfer, Adressen, Positionen… arbeitet mit einer Kopie des Saals: Wenn Sie die Verbindungen über das Menü ändern, während es geöffnet ist, und den Saal dann aus diesem Fenster speichern, werden dessen eigene Verbindungen gespeichert.

Siehe auch

• Scheinwerfer, Adressen, Positionen
• DMX-Werte und DMX-Fader
• Der Visualisierungsmodus
• Der Standalone-Player
• Fehlerbehebung
