Der Visualisierungsmodus

Der Visualisierungsmodus macht DreamShow zum Kontrollbildschirm für eine andere Software oder ein anderes Lichtpult: Die 2D/3D-Simulation zeigt das DMX, das dieses Gerät ins Netzwerk sendet (Art-Net oder sACN), anstelle des Ablaufs von DreamShow. Außerdem lässt sich dieses empfangene DMX in einer Datei aufnehmen, die DreamShow und der Standalone-Player wiedergeben können.

Nutzen Sie ihn, um eine anderswo programmierte Show in 3D vorab anzusehen, zu prüfen, was ein Lichtpult sendet, oder eine bestehende Show aufzunehmen, um sie später wiederzugeben.

So öffnen Sie es: Menü DMX > Visualisierungsmodus (Art-Net / sACN Eingang)….

Zwei Netzwerkprotokolle werden erkannt:

• Art-Net: DMX über das Ethernet-Netzwerk übertragen, sehr verbreitet.
• sACN (Norm E1.31): eine weitere Übertragung von DMX über das Netzwerk, oft per Multicast (eine Sendung, die von allen abonnierten Geräten empfangen wird).

Was geschieht, wenn der Modus aktiv ist

• Die 2D/3D-Simulation und das Fenster DMX-Werte zeigen das empfangene DMX.
• DreamShow sendet nichts mehr an seine eigenen Interfaces (Art-Net, USB, uDMX), damit es nie mit dem Lichtpult konkurriert, das den Saal steuert. Das gilt auch im Show-Modus: Der Visualisierungsmodus hat Vorrang.
• Die Titelleiste von DreamShow zeigt dies mit „[Visualisierung — Ausgang aus]“ an.
• Das Protokoll vermerkt „Visualisierungsmodus: Die Simulation zeigt das aus dem Netzwerk empfangene DMX, der Ausgang von DreamShow ist aus“ und beim Beenden „Visualisierungsmodus beendet: DreamShow steuert seinen Ausgang wieder“.

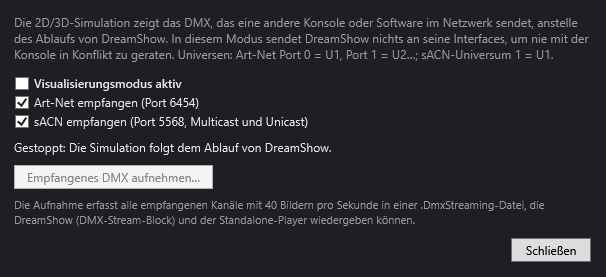

Das Fenster

• Visualisierungsmodus aktiv: Kontrollkästchen, das den Modus startet oder beendet. Ist der Empfang unmöglich (zum Beispiel weil der Port bereits von einem anderen Programm belegt ist), erklärt eine Meldung dies, und das Häkchen wird entfernt.
• Art-Net empfangen (Port 6454): hört auf Art-Net. Standardmäßig aktiviert.
• sACN empfangen (Port 5568, Multicast und Unicast): hört auf sACN, egal ob es per Multicast oder direkt an die Adresse dieses PCs gesendet wird. Standardmäßig aktiviert.

Mindestens eines der beiden Protokolle ist nötig; andernfalls erscheint die Meldung „Haken Sie Art-Net, sACN oder beides an.“. Wird ein Protokoll geändert, während der Modus aktiv ist, startet der Empfang sofort neu. Diese beiden Einstellungen werden gespeichert.

Zuordnung der Universen

Der Hilfetext des Fensters erinnert daran: Art-Net Port 0 = U1, Port 1 = U2…; sACN-Universum 1 = U1. Anders gesagt: Art-Net zählt ab 0 und DreamShow ab 1, während sACN und DreamShow beide ab 1 zählen.

Nur die Universen des aktuellen Saals werden angezeigt. Pakete für andere Universen werden als ignoriert gezählt.

Die Statuszeile

Sie aktualisiert sich zweimal pro Sekunde:

• „Gestoppt: Die Simulation folgt dem Ablauf von DreamShow.“: Der Modus ist beendet.
• „Warte auf DMX… Prüfen Sie, ob die Konsole an diesen PC sendet (oder per Broadcast / Multicast).“: Der Modus ist aktiv, aber es wird nichts empfangen.
• „Empfangen: U1, U2 · von 192.168.1.20 · 44 Pakete/s“: die Universen, die in den letzten 3 Sekunden Daten empfangen haben, die Adresse der sendenden Geräte und die Anzahl der Pakete pro Sekunde. Zielen Pakete auf Universen, die im Saal fehlen, ergänzt die Zeile „· N Pakete außerhalb der Universen des Saals ignoriert“.

Die Aufnahme

• Empfangenes DMX aufnehmen…: nur aktiv, wenn der Modus aktiv ist. Fragt, wo die Datei gespeichert werden soll; vorgeschlagen wird der Medienordner der Show und ein Name wie capture-20261005-2130.DmxStreaming.
• Während der Aufnahme wird die Schaltfläche zu ■ Aufnahme beenden (mm:ss) mit der aufgenommenen Dauer. Klicken Sie darauf, um zu beenden: Eine Meldung nennt den Pfad der Datei.

Die Aufnahme erfasst alle empfangenen Kanäle mit 40 Bildern pro Sekunde in einer .DmxStreaming-Datei. Sie nimmt die Universen von U1 bis zum höchsten Universum auf, das zum Zeitpunkt des Aufnahmestarts Daten empfängt.

• Schließen: schließt das Fenster. Der Visualisierungsmodus (und eine laufende Aufnahme) läuft weiter; öffnen Sie das Fenster erneut, um ihn zu beenden.

Schritt für Schritt

Die Show eines anderen Lichtpults in 3D sehen

1. Schließen Sie den PC an dasselbe Netzwerk wie das Lichtpult (oder die Lichtsoftware) an.
2. Stellen Sie am Lichtpult den Art-Net- oder sACN-Ausgang auf die Adresse dieses PCs ein oder auf Broadcast / Multicast.
3. Prüfen Sie, ob der Saal in DreamShow dieselben Scheinwerfer auf denselben Universen und Adressen angibt (Saal > Scheinwerfer, Adressen, Positionen…).
4. Öffnen Sie DMX > Visualisierungsmodus (Art-Net / sACN Eingang)… und aktivieren Sie Visualisierungsmodus aktiv.
5. Die Statuszeile muss „Empfangen: …“ anzeigen. Schalten Sie die Simulation auf 3D, um die Lichtstrahlen zu sehen.

Eine Show aufnehmen, um sie in DreamShow wiederzugeben

1. Aktivieren Sie den Visualisierungsmodus wie oben und prüfen Sie, ob alle erwarteten Universen unter „Empfangen: …“ erscheinen.
2. Klicken Sie auf Empfangenes DMX aufnehmen… und behalten Sie den Medienordner der Show bei.
3. Lassen Sie die Show am Lichtpult laufen.
4. Klicken Sie auf ■ Aufnahme beenden.
5. Deaktivieren Sie Visualisierungsmodus aktiv: DreamShow steuert seinen Ausgang wieder.
6. Im Medienordner der Show gespeichert, erscheint die Datei in der Liste Medien: Ziehen Sie sie in die Timeline einer Szene, um einen DMX-Aufnahme-Block zu erstellen (siehe Die Timeline der Szene). Sie kann auch für den Standalone-Player verwendet werden.

Gut zu wissen

• Der Visualisierungsmodus wird beim nächsten Start nie wieder aktiviert: Eine Vorstellung kann nicht mit einem durch eine vergessene Einstellung abgeschalteten Ausgang beginnen. Nur die Auswahl Art-Net / sACN wird gespeichert.
• Solange der Modus aktiv ist, gibt DreamShow nichts aus, auch nicht im Show-Modus und auch nicht mit eingeschalteter Schaltfläche LIVE. Denken Sie daran, ihn zu deaktivieren, bevor Sie die Steuerung des Saals wieder übernehmen.
• Läuft ein Lichtpult auf demselben PC, behält es seinen eigenen Art-Net-Port: DreamShow öffnet den Empfang gemeinsam genutzt.
• Hört das Lichtpult auf zu senden, behält die Simulation die zuletzt empfangenen Werte.
• Bei der ersten Verwendung fragt die Windows-Firewall eventuell, ob DreamShow im Netzwerk zugelassen werden soll: Stimmen Sie zu, sonst wird nichts empfangen.
• Ein Universum, das erst nach Beginn der Aufnahme zu senden beginnt und dessen Nummer höher ist als alle bereits aktiven Universen, wird nicht aufgenommen. Warten Sie, bis das ganze Lichtpult sendet, bevor Sie die Aufnahme starten.
