Die MIDI-Controller
Ein MIDI-Controller (Oberfläche mit Pads, Tasten oder Fadern, per USB angeschlossen) kann DreamShow steuern: Go, vorherige Szene, Sprung zu einer Szene, Blackout, Pause, DMX-Fader… Jede Taste oder jeden Fader lernt man an, indem man sie berührt. Wenn der Controller es erlaubt, leuchten seine LEDs je nach Zustand der Show (laufende Szene, Blackout, Go möglich).
Die hier aktivierten Controller dienen auch als Eingang für die MIDI-Clock (Sound-to-Light und Tempo) und für den MTC (Der Timecode).

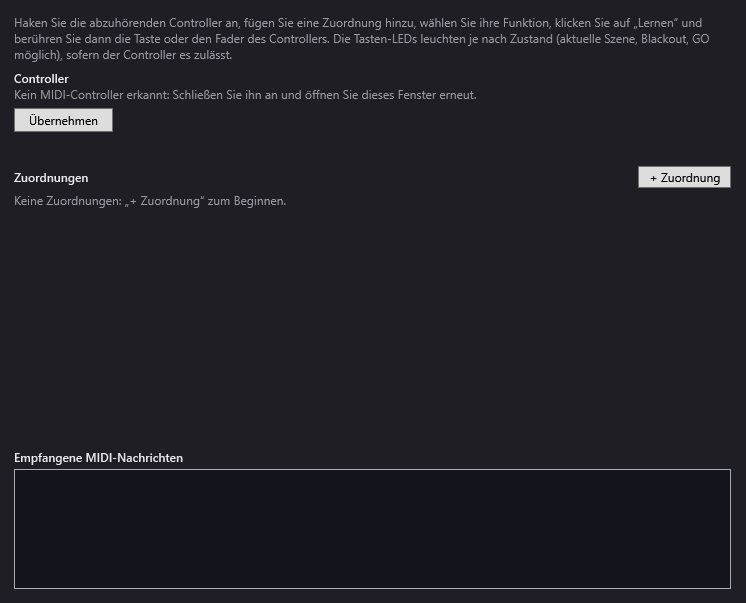

So öffnen Sie es: Menü DMX > MIDI-Controller….
Kein besonderer Treiber ist nötig: USB-Controller, die Windows als MIDI-Geräte erkennt, erscheinen direkt.
Die Controller
- Controller: die Liste der erkannten MIDI-Eingänge, jeweils mit einem Kontrollkästchen. Aktivieren Sie diejenigen, auf die DreamShow hören soll. Ein Controller, der in einer früheren Sitzung aktiviert wurde, heute aber fehlt, erscheint mit dem Vermerk „(nicht angeschlossen)“.
- Wird nichts erkannt: „Kein MIDI-Controller erkannt: Schließen Sie ihn an und öffnen Sie dieses Fenster erneut.“
- Übernehmen: öffnet die aktivierten Controller und speichert diese Auswahl. Die Kontrollkästchen wirken erst nach Übernehmen.
- Die Statuszeile unter der Schaltfläche zeigt „MIDI: Name1, Name2“ für die geöffneten Controller oder „Kein MIDI-Controller geöffnet“.
Die aktivierten Controller werden beim Start von DreamShow automatisch wieder geöffnet. Ein aktivierter, aber fehlender Controller wird in den Meldungen mit „Controller fehlt: Name“ angezeigt.
Die Zuordnungen
Eine Zuordnung verbindet eine Taste oder einen Fader des Controllers mit einer Aktion von DreamShow.
- + Zuordnung: fügt eine Zeile hinzu (standardmäßig Aktion GO). Ohne jede Zeile: „Keine Zuordnungen: „+ Zuordnung“ zum Beginnen.“
Jede Zeile enthält von links nach rechts:
- Die Aktion (Liste): siehe Tabelle unten.
- Das Argument: ein kleines Feld, nur aktiv für die Aktionen, die eines benötigen. Tooltip: „Szene: ihre Nummer. Fader: Universum.Kanal, zum Beispiel 1.25.“ Für ein Universum und einen Kanal kann man auch
1/25schreiben. - Das angelernte Bedienelement: „—“, solange nichts angelernt ist; dann zum Beispiel „Note 36 · ch 1 · Name des Controllers“ für ein Pad oder eine Taste, die Noten sendet, oder „CC 7 · ch 1 · Name des Controllers“ für einen Fader oder eine Taste, die „Control Change“ sendet.
- Lernen: versetzt die Zeile in Wartestellung; der Text wird zu „Bedienelement berühren…“ in Orange und die Schaltfläche zu Abbrechen. Berühren Sie dann die Taste oder den Fader des Controllers: Er wird sofort der Zeile zugeordnet und gespeichert.
- ✕ (Diese Zuordnung löschen).
Eine Zuordnung reagiert nur auf den angelernten Controller, den MIDI-Kanal und die Note (oder CC-Nummer).
Die Aktionen
| Aktion | Argument | Was sie bewirkt |
|---|---|---|
| GO | — | Go, mit denselben Regeln wie die Schaltfläche GO (siehe unten). |
| Vorherige Szene | — | Kehrt ohne Überblendung zur vorherigen Szene zurück. |
| Zu Szene Nr. | Szenennummer | Springt zu dieser Szene (1 = erste). |
| Blackout | — | Allgemeiner Blackout. Eine Taste, die Noten sendet, schaltet den Blackout bei jedem Druck um; ein CC-Bedienelement schaltet ihn ab der Hälfte seines Wegs (64) ein und darunter aus. |
| Pause | — | Hält den Ablauf an. |
| Wiedergabe | — | Startet den Ablauf wieder. |
| Bereit (Zurücksetzen) | — | Kehrt in den Zustand „Bereit“ zurück: Blackout, Medien gestoppt, das nächste Go startet Szene 1. |
| LIVE-Ausgang | — | Schaltet die Schaltfläche LIVE des Editors ein oder aus (gleiches Verhalten wie Blackout bei Note und CC). |
| DMX-Fader (Universum.Kanal) | Universum.Kanal | Übernimmt diesen DMX-Kanal wie ein Fader aus DMX > DMX-Fader…. Ein Fader (CC von 0 bis 127) ergibt einen Wert von 0 bis 255; ein Pad (Note) liefert seine auf dieselbe Weise umgerechnete Anschlagstärke und 0 beim Loslassen. |
| Kanäle an den Ablauf zurückgeben | Universum.Kanal oder leer | Gibt diesen Kanal frei; ohne Argument werden alle übernommenen Kanäle freigegeben. |
| Tap-Tempo | — | Ein Tempo-Anschlag, wie die Schaltfläche TAP in Sound-to-Light und Tempo. |
Bei tastenartigen Aktionen (GO, Vorherige Szene, Zu Szene, Pause, Wiedergabe, Bereit, Kanäle zurückgeben, Tap-Tempo) zählt nur das Drücken: eine gedrückte Note oder ein CC ab 64. Das Loslassen bewirkt nichts.
Es gelten die Regeln aller Fernbedienungen von DreamShow:
- GO wird im Show-Modus nur ausgelöst, wenn das Go möglich ist (sonst ist es im Ablauffenster ausgegraut); im Editor wirkt es wie die Leertaste.
- Vorherige Szene und Zu Szene Nr. spielen im Show-Modus die erreichte Szene ab; im Editor springen sie dorthin, ohne den Zustand Wiedergabe oder Pause zu ändern.
Die Rückmeldung über die LEDs
Hat der Controller einen MIDI-Ausgang mit demselben Namen wie sein Eingang (der häufigste Fall), schaltet DreamShow die LEDs der auf eine Note angelernten Tasten ein oder aus. Es sendet eine Note mit Anschlagstärke 127 zum Einschalten und 0 zum Ausschalten, auf demselben Kanal und derselben Notennummer, und nur dann, wenn sich der Zustand ändert (viermal pro Sekunde geprüft).
| Aktion der Taste | LED leuchtet, wenn… |
|---|---|
| GO | das Go möglich ist |
| Zu Szene Nr. | diese Szene die laufende Szene ist |
| Blackout | der Blackout aktiv ist |
| LIVE-Ausgang | die Schaltfläche LIVE eingeschaltet ist |
| Pause | der Ablauf pausiert |
| Wiedergabe | der Ablauf eine Szene abspielt |
Die übrigen Aktionen schalten nie eine LED ein, und per CC angelernte Bedienelemente erhalten keine Rückmeldung. Je nach Controller reagieren die LEDs möglicherweise nicht auf diese Nachrichten; das hängt vom Gerät ab.
Empfangene MIDI-Nachrichten
Unten im Fenster listet Empfangene MIDI-Nachrichten die letzten Nachrichten auf (die 60 jüngsten, die jüngste oben), mit Uhrzeit, Name des Controllers und Nachricht („Note 36 on 100 · ch 1“, „CC 7 = 64 · ch 1“…). Praktisch, um zu prüfen, ob ein Controller tatsächlich etwas sendet, und was.
Schritt für Schritt
Pad 1 zur GO-Taste machen
- Schließen Sie den Controller an und öffnen Sie dann DMX > MIDI-Controller….
- Aktivieren Sie den Controller unter Controller und klicken Sie dann auf Übernehmen. Die Statuszeile muss seinen Namen anzeigen.
- Klicken Sie auf + Zuordnung: Eine Zeile GO erscheint.
- Klicken Sie auf Lernen und schlagen Sie dann Pad 1 an. Die Zeile zeigt „Note … · ch …“.
- Testen Sie: Im Show-Modus löst das Pad das Go aus; seine LED, falls vorhanden, leuchtet, wenn das Go möglich ist.
Ein Fader für die Intensität eines Scheinwerfers
- Ermitteln Sie das Universum und den Intensitätskanal des Scheinwerfers, zum Beispiel in DMX > DMX-Werte… (Universum 1, Kanal 25).
- Fügen Sie eine Zuordnung hinzu, wählen Sie DMX-Fader (Universum.Kanal) und tippen Sie
1.25in das Argumentfeld. - Lernen, dann bewegen Sie den Fader des Controllers.
- Fügen Sie eine zweite Zuordnung Kanäle an den Ablauf zurückgeben (Argument leer) auf einer Taste hinzu, um mit einem Griff alles freizugeben.
Gut zu wissen
- Um ein Bedienelement anzulernen, muss der Controller aktiviert und übernommen sein: DreamShow hört nur auf geöffnete Controller.
- Die Zuordnungen werden in den Einstellungen von DreamShow gespeichert (nicht in der Show): Sie gelten für alle Shows.
- Ein von einem MIDI-Fader übernommener Kanal bleibt übernommen, bis er freigegeben wird: durch eine Zuordnung Kanäle an den Ablauf zurückgeben, durch Alle freigeben oder durch das Schließen des Fensters DMX-Fader. Er hat Vorrang vor dem allgemeinen Blackout.
- Die MIDI-Befehle sind dieselben wie die der OSC-Fernbedienung und der Web-Fernbedienung.
