Los controladores MIDI
Un controlador MIDI (superficie de pads, de botones o de faders, conectada por USB) puede controlar DreamShow: Go, escena anterior, salto a una escena, oscuro, pausa, faders DMX… Cada botón o fader se aprende tocándolo. Cuando el controlador lo permite, sus LED se encienden según el estado del show (escena en curso, oscuro, Go posible).
Los controladores marcados aquí sirven también de entrada para el reloj MIDI (Audio-ritmo y tempo) y para el MTC (El código de tiempo).

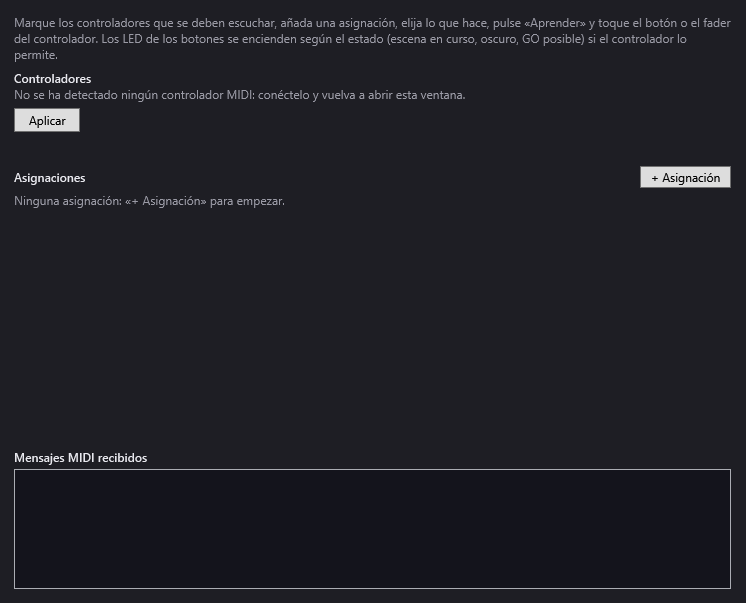

Para abrirla: menú DMX > Controladores MIDI….
No se necesita ningún controlador particular: los controladores USB reconocidos por Windows como dispositivos MIDI aparecen directamente.
Los controladores
- Controladores: la lista de las entradas MIDI detectadas, cada una con una casilla. Marque las que DreamShow debe escuchar. Un controlador marcado en una sesión anterior pero ausente hoy aparece con la mención «(desconectado)».
- Si no se detecta nada: «No se ha detectado ningún controlador MIDI: conéctelo y vuelva a abrir esta ventana.»
- Aplicar: abre los controladores marcados y guarda esta elección. Las casillas solo surten efecto después de Aplicar.
- La línea de estado bajo el botón indica «MIDI: nombre1, nombre2» para los controladores abiertos, o «Ningún controlador MIDI abierto».
Los controladores marcados se reabren automáticamente al iniciar DreamShow. Un controlador marcado pero ausente se señala en los mensajes con «Controlador ausente: nombre».
Las asignaciones
Una asignación vincula un botón o un fader del controlador con una acción de DreamShow.
- + Asignación: añade una línea (acción GO por defecto). Sin ninguna línea: «Ninguna asignación: «+ Asignación» para empezar.»
Cada línea comprende, de izquierda a derecha:
- La acción (lista): véase la tabla siguiente.
- El argumento: una casilla pequeña, activa solo para las acciones que lo necesitan. Información sobre herramientas: «Escena: su número. Fader: universo.canal, por ejemplo 1.25.» Para un universo y un canal, también se puede escribir
1/25. - El control aprendido: «—» mientras no se haya aprendido nada; después, por ejemplo, «Note 36 · ch 1 · nombre del controlador» para un pad o un botón que envía notas, o «CC 7 · ch 1 · nombre del controlador» para un fader o un botón que envía «Control Change».
- Aprender: pone la línea en espera; el texto pasa a ser «toque el control…» en naranja y el botón pasa a ser Cancelar. Toque entonces el botón o el fader del controlador: queda asociado de inmediato a la línea y guardado.
- ✕ (Eliminar esta asignación).
Una asignación solo responde al controlador, al canal MIDI y a la nota (o al número de CC) aprendidos.
Las acciones
| Acción | Argumento | Qué hace |
|---|---|---|
| GO | — | Go, con las mismas reglas que el botón GO (véase más abajo). |
| Escena anterior | — | Vuelve a la escena anterior, sin fundido. |
| Ir a la escena n.º | número de escena | Salta a esa escena (1 = primera). |
| Oscuro | — | Oscuro general. Un botón que envía notas alterna el oscuro en cada pulsación; un control en CC lo enciende a partir de la mitad de su recorrido (64) y lo apaga por debajo. |
| Pausa | — | Pone el guion en pausa. |
| Reproducir | — | Reanuda el guion. |
| Listo (reinicio) | — | Vuelve al estado «Listo»: oscuro, medios detenidos, el siguiente Go lanza la escena 1. |
| Salida LIVE | — | Enciende o apaga el botón LIVE del editor (mismo comportamiento que Oscuro entre nota y CC). |
| Fader DMX (universo.canal) | universo.canal | Toma ese canal DMX, como un fader de DMX > Faders DMX…. Un fader (CC de 0 a 127) da un valor de 0 a 255; un pad (nota) da su velocidad (velocity) convertida del mismo modo, y 0 al soltarlo. |
| Devolver los canales al guion | universo.canal, o vacío | Libera ese canal; sin argumento, libera todos los canales tomados. |
| Tap tempo | — | Un toque de tempo, como el botón TAP de Audio-ritmo y tempo. |
Para las acciones de tipo botón (GO, Escena anterior, Ir a la escena, Pausa, Reproducir, Listo, Devolver los canales, Tap tempo), solo cuenta la pulsación: una nota pulsada, o un CC a 64 o más. Soltar no hace nada.
Las reglas son las de todos los mandos a distancia de DreamShow:
- GO en modo espectáculo solo sale si el Go es posible (está atenuado en la ventana del guion en caso contrario); en el editor, actúa como la barra espaciadora.
- Escena anterior e Ir a la escena n.º hacen reproducir la escena alcanzada en modo espectáculo; en el editor, saltan a ella sin cambiar el estado de reproducción o pausa.
El retorno en los LED
Si el controlador tiene una salida MIDI con el mismo nombre que su entrada (el caso más habitual), DreamShow enciende o apaga los LED de los botones aprendidos con una nota. Envía una nota de velocidad 127 para encender y 0 para apagar, en el mismo canal y con el mismo número de nota, y solo cuando cambia el estado (comprobado cuatro veces por segundo).
| Acción del botón | LED encendido cuando… |
|---|---|
| GO | el Go es posible |
| Ir a la escena n.º | esa escena es la escena en curso |
| Oscuro | el oscuro está activo |
| Salida LIVE | el botón LIVE está encendido |
| Pausa | el guion está en pausa |
| Reproducir | el guion está reproduciendo una escena |
Las demás acciones nunca encienden un LED, y los controles aprendidos en CC no reciben retorno. Según el controlador, los LED pueden no reaccionar a estos mensajes; depende del aparato.
Mensajes MIDI recibidos
En la parte inferior de la ventana, Mensajes MIDI recibidos lista los últimos mensajes (los 60 más recientes, el más reciente arriba), con la hora, el nombre del controlador y el mensaje («Note 36 on 100 · ch 1», «CC 7 = 64 · ch 1»…). Es útil para comprobar que un controlador envía realmente algo, y qué.
Paso a paso
Convertir el pad 1 en el botón GO
- Conecte el controlador y abra DMX > Controladores MIDI….
- Marque el controlador en Controladores y haga clic en Aplicar. La línea de estado debe mostrar su nombre.
- Haga clic en + Asignación: aparece una línea GO.
- Haga clic en Aprender y pulse el pad 1. La línea muestra «Note … · ch …».
- Pruebe: en modo espectáculo, el pad lanza el Go; su LED, si lo tiene, se enciende cuando el Go es posible.
Un fader para la intensidad de un foco
- Localice el universo y el canal de intensidad del foco, por ejemplo en DMX > Valores DMX… (universo 1, canal 25).
- Añada una asignación, elija Fader DMX (universo.canal) y escriba
1.25en la casilla de argumento. - Aprender y luego mueva el fader del controlador.
- Añada una segunda asignación Devolver los canales al guion (argumento vacío) en un botón, para liberarlo todo de un gesto.
Conviene saber
- Para aprender un control, el controlador debe estar marcado y aplicado: DreamShow solo oye los controladores abiertos.
- Las asignaciones se guardan en los ajustes de DreamShow (no en el show): valen para todos los shows.
- Un canal tomado por un fader MIDI permanece tomado hasta que se libera: mediante una asignación Devolver los canales al guion, mediante Liberar todo o al cerrar la ventana Faders DMX. Pasa por delante del oscuro general.
- Los comandos MIDI son los mismos que los del mando OSC y del mando web.
