La iluminación arquitectónica

Una fachada, un vestíbulo, un escaparate o un jardín se iluminan todas las noches, sin nadie en el control: encendido a la puesta del sol, animaciones en bucle, paso a una iluminación fija, apagado a una hora fija y luego todo vuelve a empezar al día siguiente. Esta página explica cómo construir este programa con los bloques de espera, los bucles y los saltos de DreamShow.

Para abrirla: no hay una ventana específica: es un show ordinario, construido en el panel Escenas y en la Línea de tiempo de la escena con los elementos de la lista Otros (Esperar una hora, una fecha, el sol…, Ir a la escena…). Después funciona en Modo espectáculo.

El principio

El show gira en círculo, con cuatro escenas:

1. La escena 1 espera la próxima puesta del sol y luego pasa a la escena 2 con un fundido.
2. La escena 2 repite en bucle sus animaciones durante la duración elegida y luego pasa a la escena 3.
3. La escena 3 mantiene una iluminación fija hasta las 23:30 y luego pasa a la escena 4 con un fundido (el apagado).
4. La escena 4 salta a la escena 1, que espera la puesta del sol del día siguiente (una espera apunta siempre a la próxima ocurrencia).

Estos mecanismos se detallan en Las esperas y Saltos y etiquetas de escena.

Antes de empezar

• El lugar de la sala: ajuste Ubicación (°) — latitud y longitud en Sala > Focos, direcciones, posiciones… (norte y este positivos). Sin esto, la puesta del sol se calcula para otras coordenadas. Véase Focos, direcciones, posiciones.
• La salida DMX hacia los focos: véase Las conexiones DMX.
• El ordenador debe permanecer encendido, sin suspensión, con DreamShow abierto sobre el show en Modo espectáculo. Para prescindir del ordenador, véase más abajo la sección sobre el reproductor autónomo.

Paso a paso

1. La escena de espera de la tarde

1. Cree la escena 1, llámela «Espera de la tarde», Etiqueta: «tarde».
2. Deje su estado final vacío: todo apagado.
3. Arrastre Esperar una hora, una fecha, el sol… a una pista, en 0 s.
4. En la ventana: Esperar = la salida / puesta del sol, coucher (puesta), desfase -15 (un cuarto de hora antes). Deje marcados todos los Jours (días) (o desmarque aquellos en los que la fachada debe permanecer apagada). Compruebe la vista previa («próxima ocurrencia …») y luego OK.
5. En Ajustes de la escena: Disparo: = Auto, retardo 2; Fundido hacia la siguiente (s): = 20 (el encendido se hará en 20 s).

El retardo Auto debe ser mayor que la posición del bloque de espera: la escena espera y luego se reanuda 2 s después de la hora. No ponga esta escena en Encadenada: con la espera como único elemento, saldría sin esperar.

2. La escena de animación

1. Cree la escena 2 «Animación». Ajuste su estado final (la iluminación de base de la fachada).
2. Construya una línea de tiempo animada, por ejemplo:
   • una pista «Colores» con tres bloques de luz que se solapan (mix) para hacer girar los colores durante 2 minutos (véase Fundidos y mezclas);
   • un Efecto dinámico… lento sobre los focos de la cornisa (véase Los efectos dinámicos);
   • o un Pixel mapping… sobre barras LED (véase El pixel mapping).
3. Marque Bucle. En duración máx. (s):, indique la duración total de la animación, por ejemplo 5400 (1 h 30).
4. Fundido hacia la siguiente (s): = 10.

Elija la duración máxima para que la animación termine antes de la hora de apagado, incluso en el día más largo del año: si la escena 3 se alcanza después de las 23:30, su espera apuntaría a las 23:30 del día siguiente, y la fachada se quedaría encendida toda la noche y todo el día. Ejemplo: puesta del sol hacia las 21:55 a finales de junio, encendido 15 min antes, es decir, hacia las 21:40 → la animación debe durar menos de 1 h 50.

3. La escena de iluminación fija

1. Cree la escena 3 «Iluminación fija», con el estado final deseado para el final de la velada.
2. Arrastre Esperar una hora, una fecha, el sol… en 0 s: una hora, 23:30. OK.
3. Disparo: = Auto, retardo 2; Fundido hacia la siguiente (s): = 60 (apagado lento en un minuto).

Durante una espera, la imagen está congelada: por eso la iluminación de esta escena es fija, y las animaciones están en la escena 2.

4. La escena de noche y la vuelta al principio

1. Cree la escena 4 «Noche», estado final vacío (oscuro).
2. Arrastre Ir a la escena… en 5 s, destino «1 · Espera de la tarde [tarde]».
3. Deje el disparo en GO manual.

Con el salto, la escena 1 vuelve a empezar y calcula la próxima puesta del sol: la del día siguiente.

5. Poner en marcha

1. Compruebe que Desactivar el auto-fade está desmarcado (si no, no se encadena nada).
2. Guarde el show (Ctrl+S).
3. Haga clic en Modo espectáculo y luego en GO: el guion entra en la escena 1 y espera.

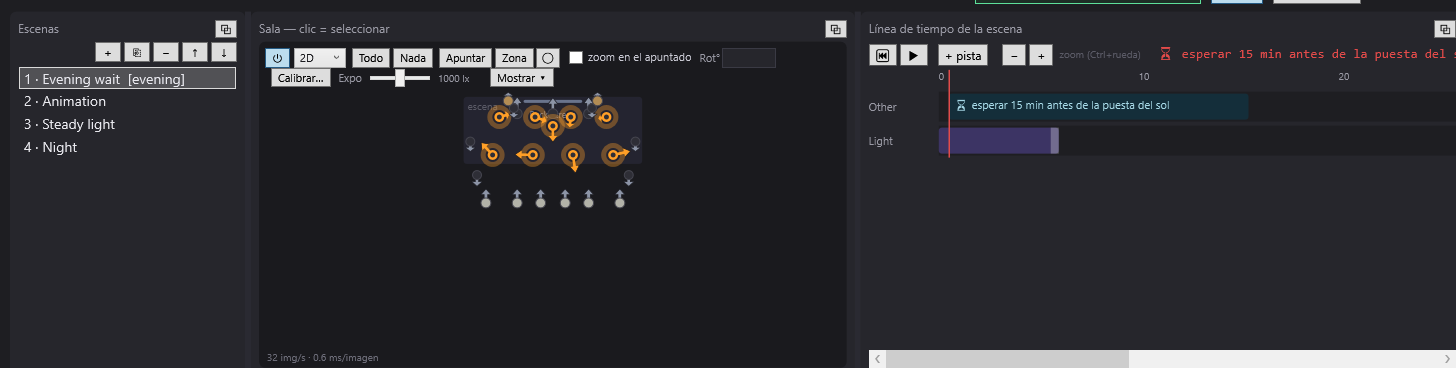

4. Controle en el editor la posición de la línea roja («⏳ esperar 15 min antes de la puesta del sol → lun. 18:47 (dentro de 2 h 05)») o en el Registro («Espera: … → reanudación …»). La ventana del guion, en cambio, no muestra esta cuenta atrás.

Si arranca una tarde después de la hora de encendido, la escena 1 esperaría al día siguiente: haga un segundo GO y el guion pasa directamente a la escena 2. Del mismo modo, un GO en la escena 3 apaga sin esperar a las 23:30.

Variantes

• Solo entre semana: en el bloque de espera de la escena 1, desmarque S y D. El viernes por la noche, tras el apagado, la escena 1 espera la puesta del sol del lunes.
• Sin animación: elimine la escena 2; la escena 1 conduce directamente a la iluminación fija de la escena 3.
• Apagar a la salida del sol: en la escena 3, ajuste la espera en la salida / puesta del sol, lever (salida), desfase 0 (o negativo para apagar antes).
• Encender a una hora fija en lugar de a la puesta del sol: en la escena 1, ajuste la espera en una hora.
• Una iluminación en una fecha precisa (un show dedicado): la espera una fecha (cada año), por ejemplo «24/12 17:00».

Probar sin esperar a la tarde

• En el editor, seleccione una escena: se muestra con su estado final; ▶ reproduce su línea de tiempo. Al llegar a una espera, la reproducción se detiene: un nuevo clic en ▶ la hace continuar sin esperar a la hora.
• Mientras hace las pruebas, sustituya la regla de la espera por una duración corta («30 s») y vea girar todo el ciclo en Modo espectáculo. Acuérdese de volver a poner la regla real después.
• La vista previa de la ventana de espera indica siempre la próxima ocurrencia: es la forma más segura de comprobar una regla con días excluidos.

Con el reproductor autónomo

El reproductor autónomo reproduce el show sin ordenador, en un pequeño módulo: Archivo > Exportar para un player autónomo…. La exportación calcula el show por adelantado en un flujo DMX; las esperas de hora se ignoran y una escena en bucle no se repite indefinidamente.

Para una instalación arquitectónica, exporte solo la escena de animación (campos Escenas de … a …) y confíe los horarios al reproductor, que tiene su propio programa semanal y un disparo a la puesta del sol. Véase El reproductor autónomo. El programa se ajusta en el archivo player.ini del reproductor, que su página web permite modificar. Cada línea de la sección [schedule] describe un tramo: los días (siete cifras, de lunes a domingo, 1 = sí), el inicio, el final, el clip que reproducir y luego loop (en bucle) o once (una vez). El inicio y el final pueden ser una hora, o sunset / sunrise (puesta / salida del sol) con un desfase en minutos; un tramo puede pasar de medianoche. Ejemplo: todas las tardes, desde la puesta del sol menos 15 minutos hasta las 23:30, el clip «soir» en bucle:

soiree = 1111111 sunset-15 23:30 soir loop

Fuera de los tramos, el reproductor hace el oscuro (idle = black) o conserva la última imagen (idle = hold). La latitud y la longitud del lugar se ajustan en la sección [player] del mismo archivo.

Conviene saber

• Tras un corte de corriente, DreamShow pregunta al reiniciar si debe reanudar en la misma escena: hace falta alguien que responda. Si el corte se produjo durante una espera, la reanudación vuelve a reproducir esa espera; si su hora pasó durante el corte, el show continúa directamente. Véase Reanudación tras un bloqueo o un corte.
• El horario de verano lo gestiona el reloj de Windows: compruebe que el ordenador está en hora y en la zona horaria correcta.
• Una espera cuya regla es imposible (hora mal escrita) se ignora al llegar a ella: compruebe siempre la vista previa antes de validar.
• Las secuencias paralelas se congelan durante las esperas del guion: no las utilice para animar una escena de espera.
