可视化模式

可视化模式把 DreamShow 变成另一个软件或另一台灯光控制台的监看屏幕：2D/3D 模拟显示该设备在网络上发送的 DMX（Art-Net 或 sACN），而不是 DreamShow 的演出程序。它还可以把接收到的 DMX 录制成文件，供 DreamShow 和独立播放器回放。

可用它在 3D 中预览在别处编程的演出、检查灯光控制台发送的内容，或者捕获现有的演出以便日后回放。

打开方式： 菜单 DMX > 可视化模式（接收 Art-Net / sACN）…。

支持两种网络协议：

• Art-Net：在以太网上传输 DMX，应用非常广泛。
• sACN（E1.31 标准）：另一种在网络上传输 DMX 的方式，通常采用组播（一次发送，所有订阅的设备都能接收）。

模式开启时会发生什么

• 2D/3D 模拟和 DMX 数值 窗口显示 接收到的 DMX。
• DreamShow 不再向自己的接口（Art-Net、USB、uDMX）发送任何内容，以免与控制场地的灯光控制台相冲突。在演出模式下同样如此：可视化模式优先。
• DreamShow 的标题栏会显示“[可视化 — 输出已关闭]”。
• 日志记录“可视化模式：模拟显示从网络接收的 DMX，DreamShow 的输出已关闭”，停止时记录“可视化模式已停止：DreamShow 重新控制其输出”。

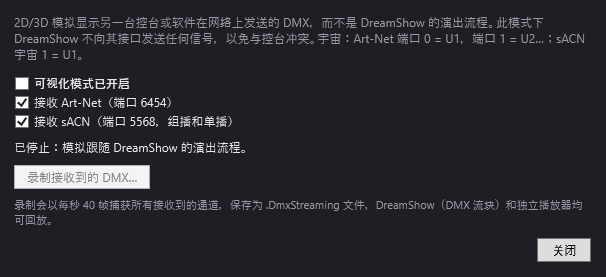

窗口

• 可视化模式已开启：启动或停止该模式的复选框。如果无法接收（例如端口已被其他程序占用），会有消息说明原因，复选框随即取消勾选。
• 接收 Art-Net（端口 6454）：监听 Art-Net。默认勾选。
• 接收 sACN（端口 5568，组播和单播）：监听 sACN，无论是组播发送还是直接发送到本机地址。默认勾选。

至少需要选择两种协议中的一种；否则会显示消息“请勾选 Art-Net、sACN 或两者。”。在模式开启期间更改协议会立即重新启动接收。这两项选择会被记住。

域的对应关系

窗口中的帮助文字提示：Art-Net 端口 0 = U1，端口 1 = U2…；sACN 宇宙 1 = U1。也就是说，Art-Net 从 0 开始计数，DreamShow 从 1 开始，而 sACN 和 DreamShow 都从 1 开始计数。

只显示当前场地的域。发往其他域的数据包被计为已忽略。

状态行

它每秒更新两次：

• “已停止：模拟跟随 DreamShow 的演出流程。”：模式已停止。
• “等待 DMX… 请确认控台发送到本机（或使用广播 / 组播）。”：模式已开启，但没有接收到任何数据。
• “已接收：U1, U2 · 来自 192.168.1.20 · 44 包/秒”：最近 3 秒内收到数据的域、发送设备的地址，以及每秒的数据包数。如果有数据包发往场地中不存在的域，该行会追加“· 已忽略 N 个超出场地宇宙范围的数据包”。

录制

• 录制接收到的 DMX…：仅在模式开启时可用。它会询问文件的保存位置；建议的文件夹是演出的媒体文件夹，建议的文件名形如 capture-20261005-2130.DmxStreaming。
• 录制期间，按钮变为 ■ 停止录制（mm:ss），并显示已录制的时长。单击它结束录制：一条消息会给出文件路径。

录制会捕获 所有接收到的通道，每秒 40 帧，保存为 .DmxStreaming 文件。它录制从 U1 到开始录制时收到数据的最高编号域之间的所有域。

• 关闭：关闭窗口。可视化模式（以及正在进行的录制）会继续运行；要停止它，请重新打开窗口。

分步操作

在 3D 中查看另一台灯光控制台的演出

1. 把电脑连接到与灯光控制台（或灯光软件）相同的网络。
2. 在灯光控制台上，把 Art-Net 或 sACN 输出设置为发往本机地址，或使用广播 / 组播。
3. 确认 DreamShow 的场地中声明了相同的灯具，且域和地址相同（场地 > 灯具、地址、位置…）。
4. 打开 DMX > 可视化模式（接收 Art-Net / sACN）… 并勾选 可视化模式已开启。
5. 状态行应显示“已接收：…”。把模拟切换到 3D 即可看到光束。

录制演出以便在 DreamShow 中回放

1. 按上述方法开启可视化模式，并确认所有预期的域都出现在“已接收：…”中。
2. 单击 录制接收到的 DMX…，保留演出的媒体文件夹作为保存位置。
3. 在灯光控制台上播放演出。
4. 单击 ■ 停止录制。
5. 取消勾选 可视化模式已开启：DreamShow 重新控制其输出。
6. 文件保存在演出的媒体文件夹中，会出现在 媒体 列表里：把它拖到某个场景的时间线上，即可创建一个 DMX 录制块（参见 场景时间线）。它也可用于 独立播放器。

须知

• 下次启动时，可视化模式永远不会自动重新开启：演出不会因为一个被遗忘的设置而在输出关闭的状态下开始。只有 Art-Net / sACN 的选择会被记住。
• 只要该模式处于开启状态，DreamShow 就不会输出任何内容，即使在演出模式下、即使 实时（LIVE）按钮点亮也是如此。重新接管场地之前，请记得将其关闭。
• 如果灯光控制台运行在同一台电脑上，它会保留自己的 Art-Net 端口：DreamShow 以共享方式打开接收。
• 灯光控制台停止发送后，模拟会保持最后接收到的数值。
• 首次使用时，Windows 防火墙可能会询问是否允许 DreamShow 访问网络：请允许，否则将收不到任何数据。
• 如果某个域在录制开始之后才开始发送，且其编号高于所有已在发送的域，它将不会被录制。请等灯光控制台的所有输出都开始发送后再开始录制。
